¶ Модульный контроллер
Программное обеспечение, как замена импортных аналогов, таких как AMX, Crestron, Extron, для автоматизации офисных и ситуационных центров, конференц-залов, переговорных, диспетчерских и учебных аудиторий. Решение разработано для работы на ПЛК (программируемый логический контроллер) отечественного производства.
Продукт состоит из «Редактора интерфейса» и «Редактора логики». Графический редактор интерфейсов позволяет использовать готовые элементы, а также создавать уникальные элементы интерфейса с возможностью полного редактирования всех свойств. В графическом редакторе логики создаются сценарии управления оборудованием при помощи визуальных узлов и существующих драйверов, а также есть возможность создания своих драйверов. Главное окно «Редактора интерфейса» показано на рисунке.
ПО для Модульного контроллера внесено в реестр российского ПО
¶ Технологический стек
Debian, HTML, TypeScript, CSS, Css modules, Grapes JS, React, NodeJS, NestJS, Swagger Api.

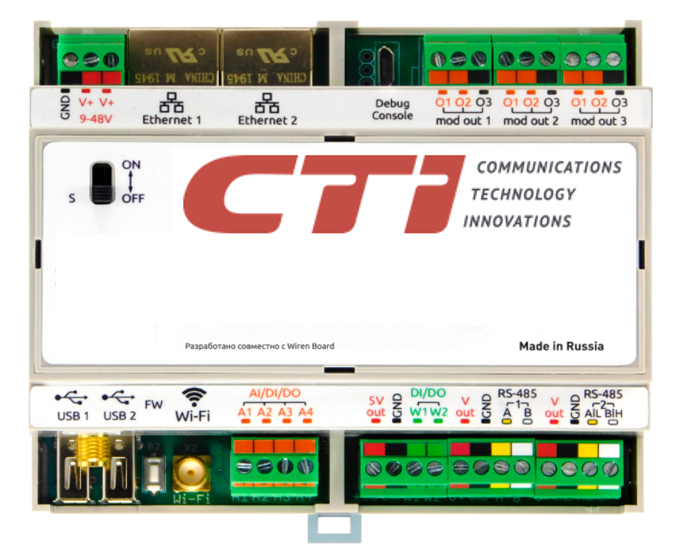

¶ Краткие характеристики контроллера
| Интерфейс | Характеристики |
|---|---|
| Сетевые интерфейсы | 2 × Ethernet 10/100 Mbps |
| Последовательные интерфейсы | 2 × RS-485, 3 × RS-232 |
| Дискретные входы | 2 × 1-Wire/дискретные входы |
| Универсальные входы/выходы | 4 × дискретные/аналоговые входы/выходы «открытый коллектор» |
| Беспроводные интерфейсы | Wi-Fi 802.11n (AP, client) |
| USB | 1 × USB Host (Type A) |
| Поддерживаемые протоколы управления | TCP, UDP, HTTP, HTTPS, MQTT, WS, WSS, Modbus, Telnet |
| ОС | Открытая Debian Linux 11 Bullseye |
| Оборудование | 4х ядерный процессор Allwinner A40i, 2 Гбайт DDR3 RAM, eMMC 64 Гбайт |
| Питание | 9 - 48 В постоянного тока |
| Рабочий диапазон температур | от -40 до +75 °С |
